Zpracováno Schváleno
-
Vrstva OSI L3 dynamic
-
IGMP ano
-
PoE výstup ne
-
Výrobce PLANET Technology
-
Homologace EN50155 ne
-
SFP (počet) 24
-
Podpora IPv6 ano
-
Použití v interiéru ano
-
Rychlost portů 1 Gb/s + 10 Gb/s
-
Rychlost směrování (Mpps) 95,2
-
Kapacita sběrnice (Gbps)
-
SFP+ (počet) 4
-
Displej ne
-
Podpora MODBUS ano
-
Napájení zařízení redundantní
-
Stohovatelnost ne
-
PoE vstup ne
-
Délka záruky (měsíce) 60
-
Provedení rack
-
Barva černá
-
Bez ventilátorů (fanless) ano
-
Management ano
-
LAN ano
-
Hmotnost (g) 2935
-
Rozměry 440 × 200 × 44,5 mm
-
Celkový počet portů 32
-
Použití v exteriéru ne
-
Podpora PoE ne
-
Stupeň krytí IP30
-
Délka záruky IČO (měsíce) 60
-
Gigabit LAN ano

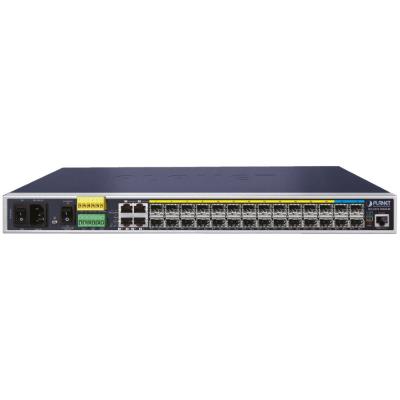

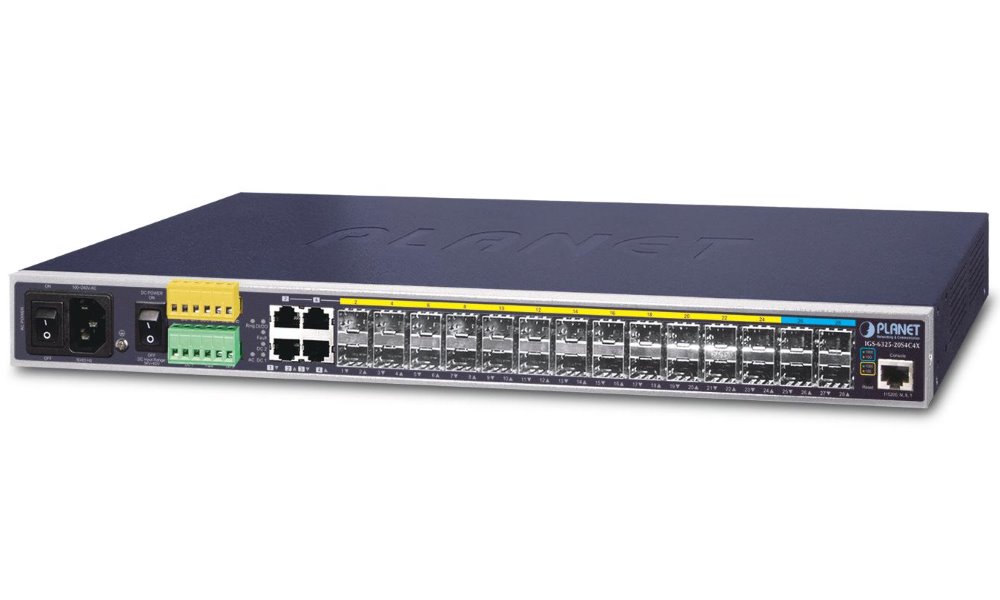

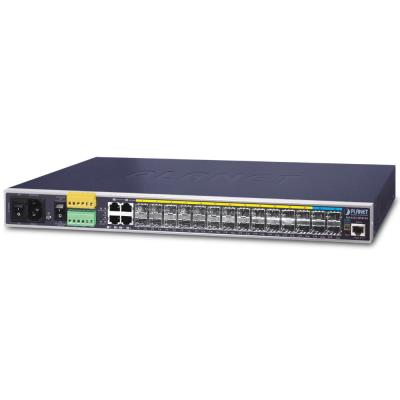

Průmyslový spravovatelný L3 přepínač 4x 10/100/1000Base-T, 24x SFP 100/1000Base-X, 4x SFP+ 10Gb.
Web/SNMPv3 management, 256 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP Snooping, ERPS Ring - doba obnovy přenosu dat je méně než 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Redundantní napájení AC+DC, ESD přepěťové ochrany, krytí IP30, provozní teplota -40 až 75°C, fanless - bez ventilátorů.
Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 128 pravidel a 128 VLAN rozhraní.
Přepínače řady IGS umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!
Možný monitoring mobilní aplikací CloudViewer.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 4 x RJ-45, 24 x SFP, 4 x SFP+, 1 x RJ-45 (RS232) sériový port konzole
Paměť: 16k MAC adres, buffer 32Mbit
Propustnost: sběrnice 128 Gbps, propustnost 95,2 Mpps (64B)
Podpora přenosu: JumboFrame 10 kB
Verze IP protokolu: IPv4, IPv6
Provedení: rackmount 1U
Napájení: zdroj AC 100-240 V/50-60 Hz (1 A) nebo DC 36-60 V (1,5 A), redundantní, celkový příkon do 36 W (zdroj není součástí balení)
Ochrana: EFT + ESD do 6 kV
Provozní teplota: -40°C - 75°C, vlhkost do 95 %
Rozměry: 440 x 200 x 44,5 mm
Hmotnost: 2935 g
Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SSH, SSL, SNMP v1/v2/v3
Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel
L3 routing: staticky 128 pravidel, 128 VLAN rozhraní; dynamicky OSPF v2
ACL filtr a bonding:
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky
Port shaper nastavení šířky pásma v rozpětí 1kb - 1Gb/s
Podpora VLAN:
Spanning Tree Protocol:
Port mirroring: RX, TX, obojí
Agregace linek: IEEE 802.3ad LACP, 8 portů ve 10 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano
Elektromagnetická kompatibilita (EMC):
ČSN EN 61000-6-4 - Emise - Průmyslové prostředí
ČSN EN 61000-6-2 - Odolnost pro průmyslové prostředí
Ethernet kruhové topologie STP/RSTP/MSTP a ERPS
