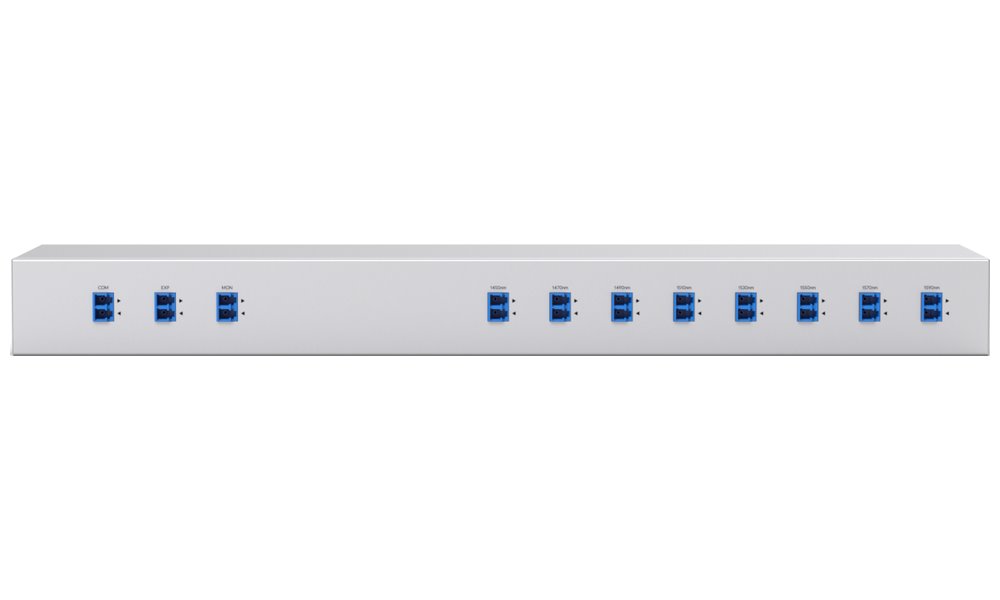

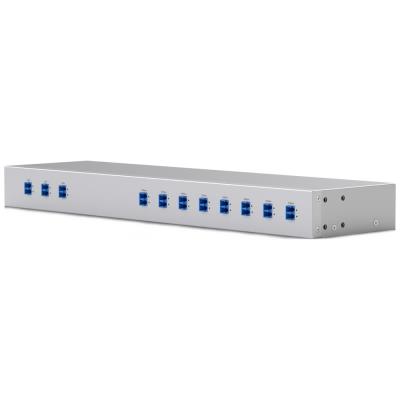

Osmikanálový CWDM Mux Demux s vlnovou délkou 1450 až 1590 nm, určený pro montáž do racku, zvyšuje kapacitu stávající optické infrastruktury. K dispozici je duplexní komunikační port LC UPC pro propojení s jiným CWDM Mux Demux 8 pomocí dvojice jednovidových optických kabelů. Nechybí ani duplexní LC UPC monitorovací port pro bezproblémové pozorování pomocí měřiče výkonu nebo optického spektrálního analyzátoru a rozšiřující port Duplex LC UPC pro propojení s CWDM Mux Demux 4 pro přidání dalších kanálů.

Klíčové vlastnosti:

• 8 kanálů s rozsahem vlnových délek 1450–1590 nm
• Kompatibilní s vláknem typu SMF-28e
• Konektor Duplex LC UPC pro propojení s dalším Mux/Demux zařízením
• Monitorovací port pro snadné sledování výkonu a analýzu spektra
• Rozšiřující port pro propojení s CWDM Mux Demux 4 pro přidání dalších kanálů
• Vysoká izolace mezi kanály zajišťuje spolehlivý provoz
• Umožňuje přenos výkonu až 500 mW
• Odolné kovové pouzdro pro rackovou montáž

ZÁKLADNÍ SPECIFIKACE

Kompatibilita: USW-Aggregation, USW-Pro-Aggregation
Porty: 8× LC/UPC (1450–1590 nm), 1× LC/UPC komunikační port, 1× LC/UPC pro monitoring, 1× LC/UPC rozšiřující port
Vlákno: SMF-28e, délka 0,5–1 m
Střední vlnová délka kanálu: 1450/1470/1490/1510/1530/1550/1570/1590 nm
Min. propustné pásmo kanálu: ± 6,5 nm
Izolace: sousední kanál max. 30 dB, nesousední kanál min. 40 dB
Max. zvlnění propustného pásma: 0,3 dB
Min. směrovost: 55 dB
Max. vložný útlum: <2,5 dB
Min. zpětný útlum: 50 dB
Max. výkon: 500 mW
Provozní teplota: –30 až +75 °C
Rozměry: 442 × 120 × 43,7 mm
Hmotnost: 1400 g

Manuál (montážní návod):
Ubiquiti CWDM Mux Demux 8
